隨著計算機網絡規模的不斷擴大和業務需求的日益復雜，傳統的共享式網絡已難以滿足現代企業對性能、安全和管理靈活性的要求。交換技術的出現，特別是虛擬局域網技術的應用，極大地推動了網絡架構的演進。本文將從計算機網絡基礎出發，深入解析交換技術與VLAN的核心概念、工作原理及實踐配置。

一、交換技術基礎

交換技術是數據鏈路層的核心，它決定了數據幀在局域網內的轉發方式。與集線器的廣播式工作模式不同，交換機基于MAC地址表進行智能轉發。

1. 工作原理：交換機通過自學習機制建立并維護MAC地址表，該表記錄了端口與所連接設備MAC地址的映射關系。當數據幀到達時，交換機會檢查目的MAC地址：

• 單播幀：若在地址表中找到對應端口，則僅向該端口轉發（點對點通信）。

• 廣播/組播幀或未知單播幀：向除接收端口外的所有端口泛洪（廣播域內傳播）。

• 這種方式有效隔離了沖突域，大幅提升了網絡帶寬利用率和整體性能。

1. 交換方式：主要分為存儲轉發、直通交換和無碎片轉發，其中存儲轉發因其完整的錯誤校驗?zāi)芰Χ蔀橹髁鳌?/li>

二、VLAN技術詳解

VLAN（虛擬局域網）是一種通過軟件邏輯劃分，將物理上屬于同一交換機的設備分隔成不同廣播域的技術。它突破了物理位置的限制，是構建靈活、安全網絡的關鍵。

1. 核心價值：

• 廣播控制：將大型廣播域劃分為多個較小的廣播域，減少廣播流量對網絡資源的消耗。

• 安全性增強：隔離不同VLAN間的二層通信，即使設備連接在同一臺交換機上，默認也無法直接通信。

• 靈活性與可管理性：網絡設備的邏輯分組可以基于部門、功能或項目，而非物理位置，簡化了網絡變更管理。

1. VLAN的類型：

• 基于端口的VLAN：最常見的方式，將交換機的物理端口靜態劃分到特定VLAN。

• 基于MAC地址的VLAN：根據設備的MAC地址動態劃分，設備移動時VLAN成員身份不變。

• 基于協議的VLAN：根據網絡層協議類型（如IP、IPX）劃分。

• 基于IP子網的VLAN：根據設備的IP地址所屬子網進行劃分。

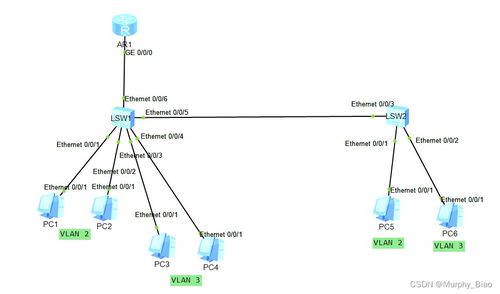

1. VLAN的標識與 trunk 鏈路：

• 交換機通過為數據幀打上“標簽”來識別其所屬的VLAN，最常用的標準是IEEE 802.1Q。

• 承載多個VLAN流量的交換機間鏈路稱為Trunk鏈路。在Trunk鏈路上傳輸?shù)膸瑫?huì)攜帶802.1Q標簽，以標識其VLAN ID。接入終端設備的端口一般為Access端口，其發出的幀不帶標簽。

三、VLAN基礎配置實踐（以通用命令為例）

以下配置演示在思科風格（Cisco IOS）交換機上創建VLAN、劃分端口以及配置Trunk鏈路的基本流程。實際命令可能因設備廠商和操作系統而異。

` // 1. 進入全局配置模式 Switch> enable Switch# configure terminal

// 2. 創建VLAN（例如，創建VLAN 10，并命名為Sales）
Switch(config)# vlan 10
Switch(config-vlan)# name Sales
Switch(config-vlan)# exit

// 3. 將端口（例如，F(xiàn)astEthernet 0/1）劃入VLAN 10（配置為Access模式）
Switch(config)# interface fastEthernet 0/1
Switch(config-if)# switchport mode access // 設置端口為接入模式
Switch(config-if)# switchport access vlan 10 // 將端口分配給VLAN 10
Switch(config-if)# exit

// 4. 配置交換機間的Trunk鏈路（例如，端口FastEthernet 0/24）
Switch(config)# interface fastEthernet 0/24
Switch(config-if)# switchport mode trunk // 設置端口為中繼模式
// 可選：指定允許通過的VLAN列表，默認允許所有VLAN
Switch(config-if)# switchport trunk allowed vlan 10,20,30
Switch(config-if)# end

// 5. 驗證配置
Switch# show vlan brief // 查看VLAN摘要信息
Switch# show interfaces trunk // 查看Trunk端口狀態
`

四、計算機軟件與網絡技術的融合

在現代網絡環境中，軟件定義網絡（SDN）和網絡功能虛擬化（NFV）等理念正深刻改變網絡的管理和運維方式。VLAN作為經典的二層隔離技術，其配置與管理也日益與軟件平臺集成：

• 網絡管理軟件：如Cisco Prime、華為eSight等，提供圖形化界面集中配置、監控和故障排除，極大簡化了多臺交換機的VLAN部署。
• 自動化與編排工具：通過Ansible、Python腳本等工具，可以實現VLAN配置的批量下發和版本化管理，提升運維效率與準確性。
• SDN控制器：在SDN架構下，VLAN的創建和策略下發可以由中央控制器統一完成，實現網絡資源的動態、靈活調度。

###

交換技術和VLAN是構建現代企業網絡不可或缺的基石。深入理解其原理，并掌握基礎的配置方法，是每一位網絡工程師和IT從業者的必備技能。隨著云計算和虛擬化技術的普及，VLAN技術也在不斷演進，與Overlay網絡（如VXLAN）等技術結合，共同支撐起更加龐大、復雜和動態的數據中心網絡。從硬件配置到軟件定義，網絡技術正朝著更智能、更自動化的方向持續發展。
